华为ENSP学习

设备

  1. 路由器:区分E口(以太网接口)、G口(千兆网口),一般E口是二层路由,并且只有e0/0/0可以配置IP,在这个口配置IP的时候,先进入接口界面,然后使用命令undo portswitch将二层接口模式转为三层接口。才能进行IP配置。

    典型代表有:AR201

    路由器接口不够时,可以在路由器设置页面添加接口卡(一般G是千兆网口,E是以太网口)

  2. 交换机:区分二层交换机和三层交换机

命令操作

  1. 界面切换:

    • <>这个是用户界面,开机后默认自动进入。

    • []这个是系统界面,许多配置需要在此界面进行,权限比用户层面高。输入

      1
      2
      sys	//简写
      system-view //全写

      进入该界面

    • [用户名ge0/0/0]接口界面(这里是ge0号接口):ip的配置一般在这里进行。系统界面输入

      1
      2
      int g0/0/0 //简写的g0接口进入命令
      interface e0/0/0 // 全写的Ethernet0接口进入命令
  2. 简单操作:

    • display:显示配置信息。

      display 命令:查看接口信息或者是配置信息

      1
      2
      display current-configuration // 显示当前配置信息
      display vlan // 显示当前vlan配置
    • quit:返回命令,可以逐级返回上一层界面,可以简写为q。如果直接写return命令,则一步返回到用户界面

    • undo 命令:删除之前执行的错误的命令

    • save:保存配置信息命令。注:这个命令要在用户界面下执行。

    • reboot:重启命令

    • sysn 名称:重命名用户名,这个操作要在系统界面下执行。

    • dis ip routing-table:展示当前配置路由表

  3. 路由器和交换机IP配置:

    1. 路由器IP配置:进入要配置的接口界面,对每个接口配置各自的IP。

      1
      2
      int 接口
      ip address IP地址 子网掩码长度或者子网掩码
    2. 交换机IP配置:交换机需要通过vlan来配置IP,再绑定接口

      1
      2
      3
      4
      5
      6
      7
      sys //进入系统界面
      valn 10 // 定义一个valn号,这里的号是随便的,自己定义
      int van 10 // 进入vlan页面配置IP
      ip address IP地址 子网掩码长度或者子网掩码
      int 接口 // 进入接口
      port link-type access // 只允许一个valn通过
      port default vlan 10 // 设置默认vlan,绑定上接口

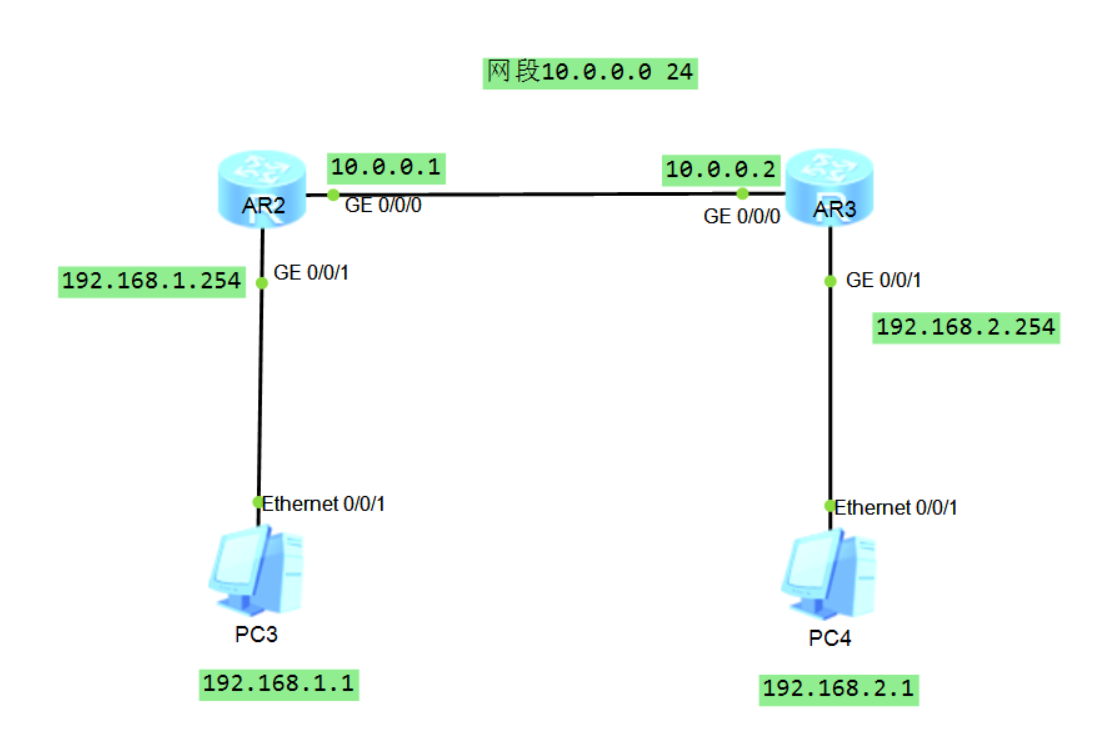

静态路由配置:

主机IP,主机与路由器直连接口IP,路由器与路由器直连IP与之前配置流程一样,下面展示的只是路由配置:

静态路由
静态路由

1
2
3
4
5
AR2静态路由配置:
ip route-static 192.168.2.0 24 10.0.0.2 // 静态路由 目的网段(非直连) 子网掩码 下一跳IP
AR3静态路由配置:
ip route-static 192.168.1.0 24 10.0.0.1 // 静态路由 目的网段(非直连) 子网掩码 下一跳IP

动态路由配置:

之前的IP配置是一样的,这里只展示动态路由部分配置

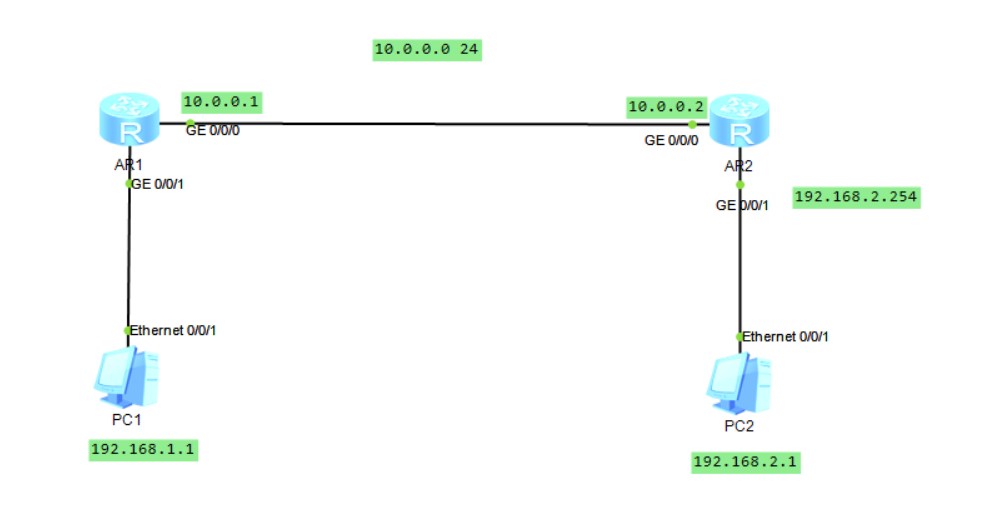

  1. RIP配置:

    RIP动态路由
    RIP动态路由

    1
    2
    3
    4
    5
    6
    7
    8
    AR1配置:
    rip // 进入rip
    network 192.168.1.0 // network 直连网段
    network 10.0.0.0 // 多条直连网段分开执行

    AR2类似:
    network 192.168.2.0 // network 直连网段
    network 10.0.0.0 // 多条直连网段分开执行
  2. OSPF:区域0表示骨干区域,其他表示非骨干区域。非骨干区域要和骨干区域直连,否则会形成不规范区域。

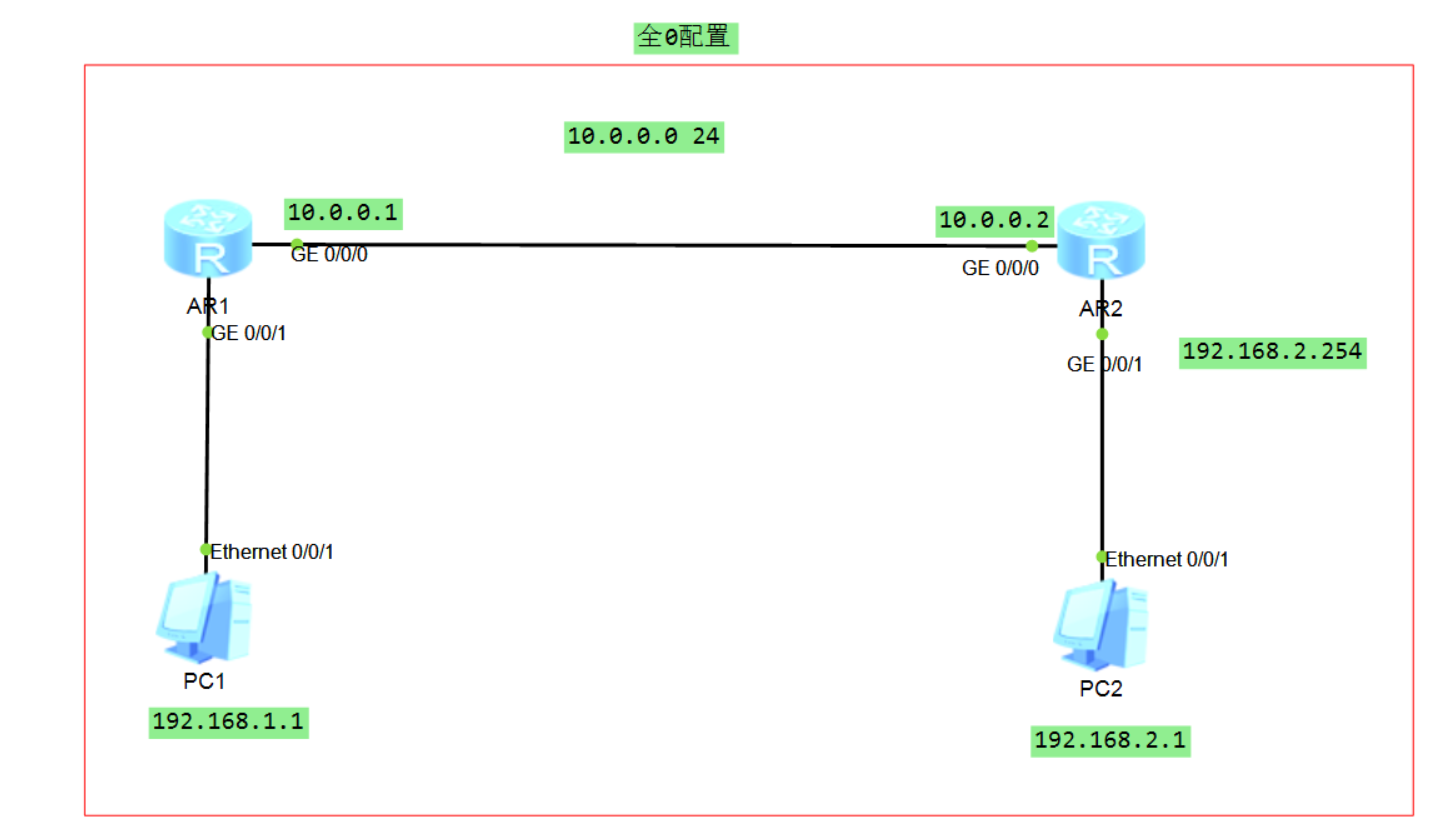

    1. 整个当作骨干区域配置(全0):

      OSPF配置1
      OSPF配置1

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      AR1配置
      ospf // 进入ospf设置
      area 0 //进入区域0配置
      network 10.0.0.0 0.0.0.255 // network 直连网段 反子网掩码
      network 192.168.1.0 0.0.0.255 // network 直连网段 反子网掩码

      AR2配置:
      ospf // 进入ospf设置
      area 0 //进入区域0配置
      network 10.0.0.0 0.0.0.255 // network 直连网段 反子网掩码
      network 192.168.2.0 0.0.0.255 // network 直连网段 反子网掩码

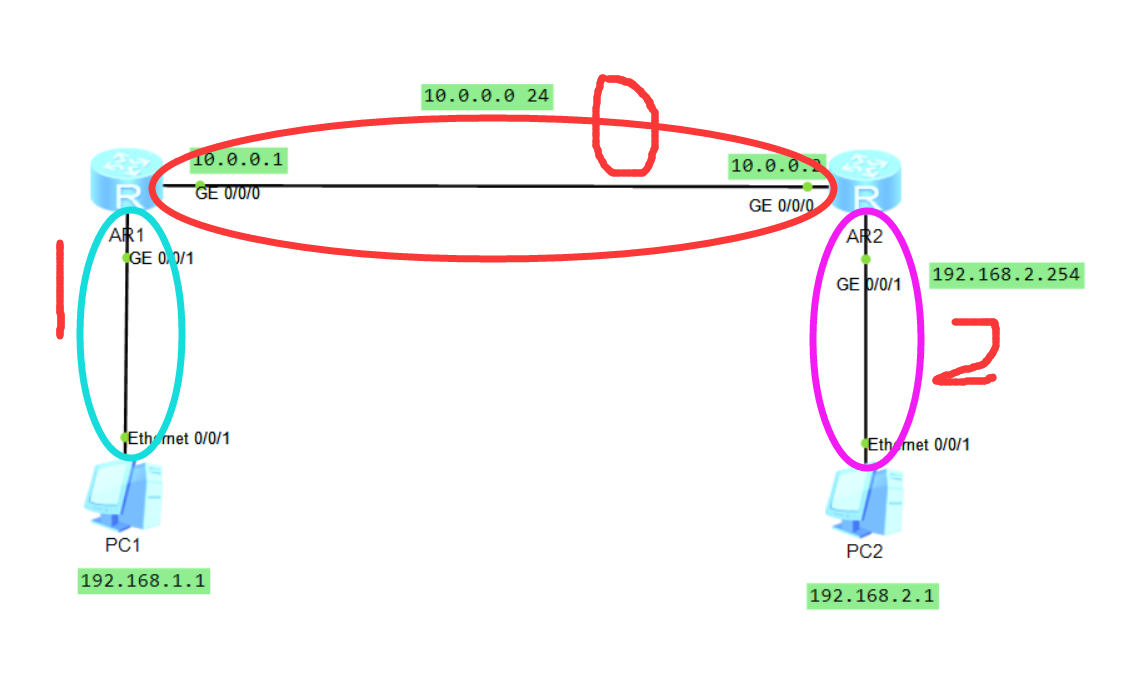

    2. 中间部分当作骨干(0),两侧为非骨干(1,2)

      OSPF配置2
      OSPF配置2

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      AR1配置:
      ospf // 进入ospf设置
      area 0 // 进入区域0配置
      network 10.0.0.0 0.0.0.255 // network 直连网段 反子网掩码
      q // 退出area0
      area 1 // 进入区域1配置
      network 192.168.1.0 0.0.0.255 // network 直连网段 反子网掩码

      AR2配置:
      ospf // 进入ospf设置
      area 0 // 进入区域0配置
      network 10.0.0.0 0.0.0.255 // network 直连网段 反子网掩码
      q // 退出area0
      area 2 // 进入区域2配置
      network 192.168.2.0 0.0.0.255 // network 直连网段 反子网掩码

单臂路由配置:

单臂路由可以实现不同个vlan互通,基础IP配置和之前的一样,这里展示交换机和路由器IP配置

single_route
single_route

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
LSW1配置:
vlan bash 10 20 30 // 同时配置多个vlan

g0/0/2接口配置:
port link-type access
port default vlan 10 // 这里只允许vlan10通过

g0/0/3配置:
port link-type access
port default vlan 20 // 这里只允许vlan20通过

g0/0/4配置:
port link-type access
port default vlan 30 // 这里只允许vlan30通过

g0/0/1配置:
port link-type trunk // 设置运行多个vlan通过
port trunk allow-pass vlan all // 允许所有vlan通过

注意:这里g0/0/1需要允许多个vlan通过,因为只有一条线连到上层路由,下面有3个vlan

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
R1 配置:
int g0/0/1.1 //进入1.1子接口配置
ip address 192.168.1.254 24 // 配置网关IP
dot1q termination vid 10 // 封装vlan10
arp broadcast enable //开启arp广播

int g0/0/1.2 //进入1.2子接口配置
ip address 192.168.2.254 24 // 配置网关IP
dot1q termination vid 20 // 封装vlan20
arp broadcast enable //开启arp广播

int g0/0/1.3 //进入1.1子接口配置
ip address 192.168.3.254 24 // 配置网关IP
dot1q termination vid 30 // 封装vlan30
arp broadcast enable //开启arp广播

路由网关配置这里需要用一个接口配置三个网关线路,需要定义子接口(g0/0/1.1,g0/0/1.2等等)

如果要和不同vlan之间的主机通信,一定要打开arp广播

console口控制端密码登录配置

  1. 连线:线路要用CTL相连

  2. 操作界面:PC要选择串口连接或者命令行telnet连接

  3. 配置:在操作界面进行命令配置

    1
    2
    3
    4
    user-interface console 0 // 进入console口界面
    authentication-mode password // 设置密码模式连接
    set authentication password cipher 123 // 设置连接密码123
    user privilege level 3 // 授权3级

    授权等级:1级别只能看用户视图,2 级别能进系统视图,但不能保存配置文件 ,3-15级别是管理权限

AAA模式登录

操作方面跟上面的一致,这里只展示配置界面

1
2
3
4
5
6
user-interface console 0 // 进入console口界面
authentication-mode aaa // 设置aaa模式
q //退出当前界面
aaa // 进入aaa配置
local-user huazi password cipher 123 // 添加用户名huazi和密码123
local-user huazi privilege level 3 // 给用户huazi授权3级

路由器telnet配置

  1. telnet配置:

    1
    2
    3
    4
    5
    6
    ip address 192.168.1.1 24 // 配置路由器IP
    q //退出接口视图
    user-interface vty 0 4 // 进入虚拟终端配置telnet vty是虚拟终端 0 4 表示5个终端界面
    authentication-mode password // 设置密码登录模式
    set authentication password cipher 123456 // 设置密码为123456
    user privilege level 3 // 授权
  2. 其他设备登录(提前配置好IP):

    1
    telnet 192.168.1.1

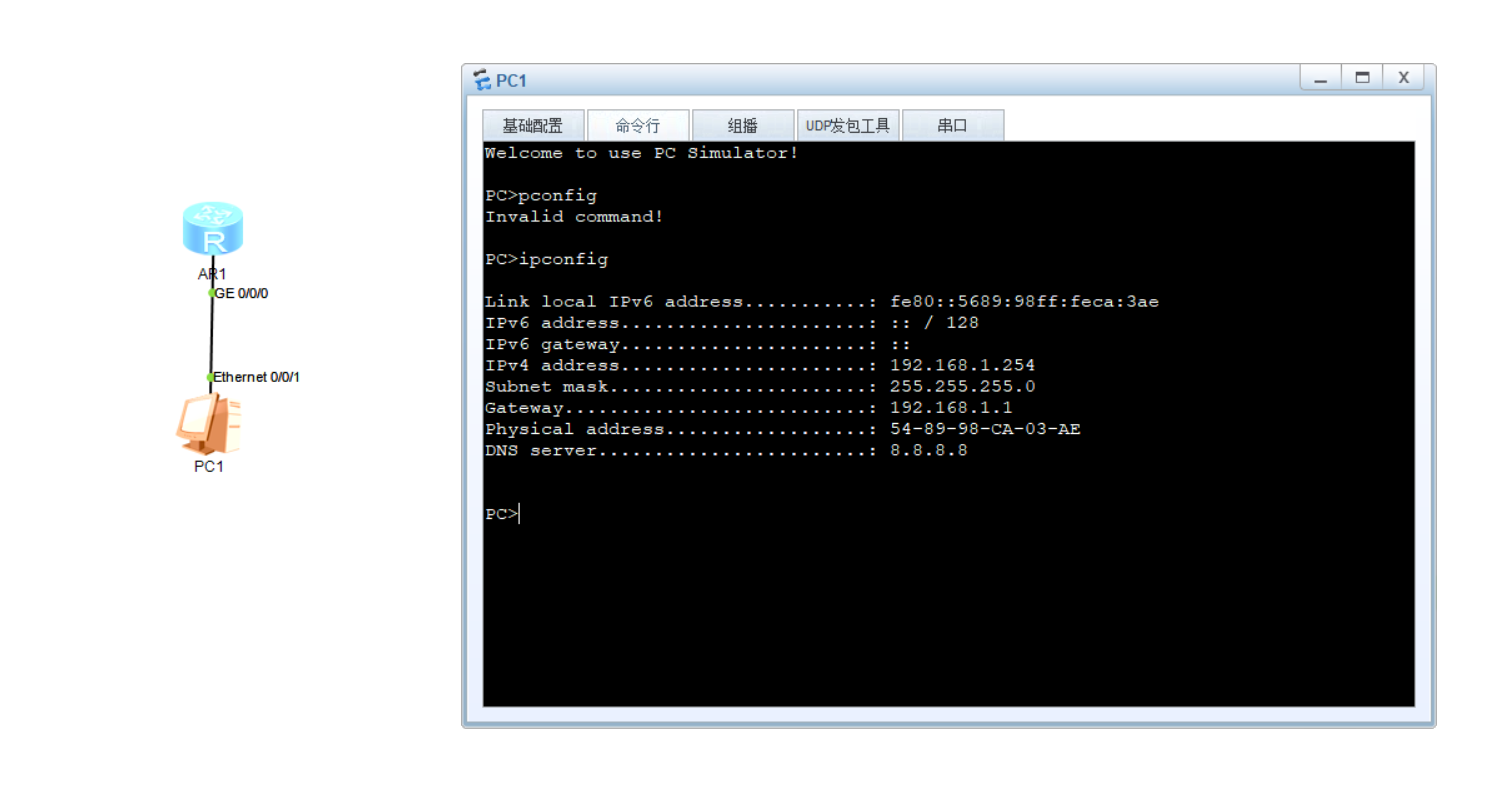

DHCP配置

DHCP
DHCP

1
2
3
4
5
6
7
8
9
10
11
12
dhcp enable // 开启DHCP服务
ip pool test // 创建并进入一个叫做test的IP池
network 192.168.1.0 mask 255.255.255.0 // 添加网段号和子网掩码
gateway-list 192.168.1.1 // 定义网关地址
excluded-ip-address 192.168.1.2 192.168.1.253 // 设置排除范围(范围内的IP不能被获取,这里是展示教程,实际中根据自己需求排除,不用排除这么多)
dns-list 8.8.8.8 // 添加dns地址
q //退出IP池

int g0/0/0 // 进入g0端口配置
ip address 192.168.1.1 24 //配置刚刚定义的DHCP网关
dhcp select global // 选择DHCP全局分配

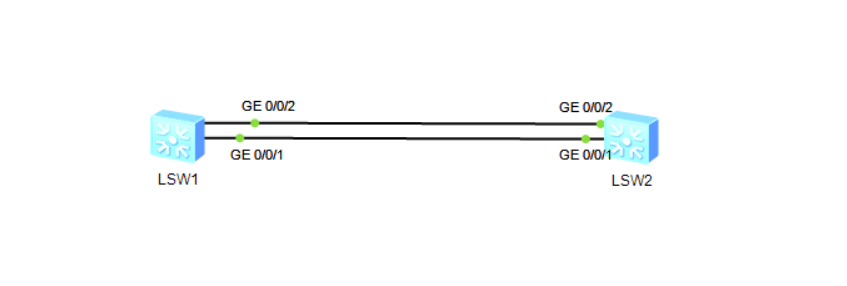

链路聚合

eth_trunk
eth_trunk

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
第一台交换机配置:
int Eth-Trunk 1 // 创建1号链路聚合
mode manual load-balance // 设置手动分配模式,也可以设置lacp自动模式
q // 退出链路聚合视图
int g0/0/1 // 进入接口1
eth-trunk 1 // 把接口1加入到链路聚合1下
int g0/0/2 // 进入接口2
eth-trunk 1 // 把接口2加入到链路聚合1下

第二台交换机配置:
int Eth-Trunk 1 // 创建链路聚合,,因为要这两台交换机链路聚合,所以与上面一致
mode manual load-balance // 设置手动分配模式,也可以设置lacp自动模式
int g0/0/1 // 进入接口1
eth-trunk 1 // 把接口1加入到链路聚合1下
int g0/0/2 // 进入接口2
eth-trunk 1 // 把接口2加入到链路聚合1下

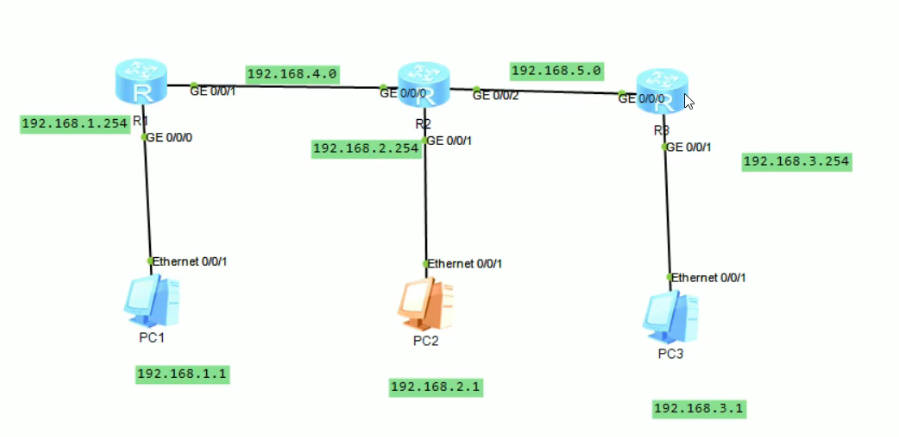

RIP网络搭建

rip
rip

各类机器IP配置参考之前的配置方法,路由rip中network添加网络号,是添加直连的网络号,多个直连网络,分开执行添加命令。

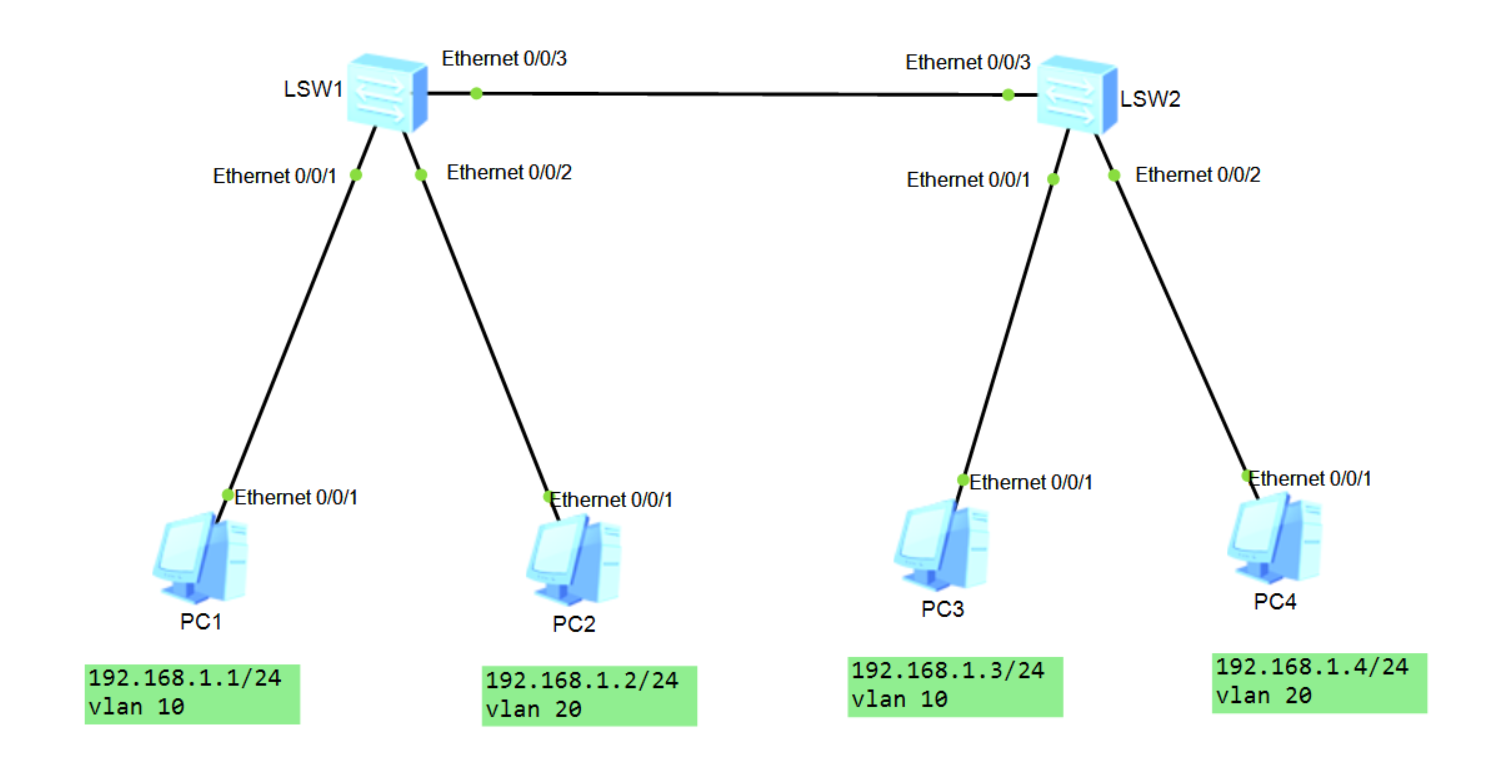

vlan通信

通过设置,使得同一个vlan能够通信,不同vlan无法通信(注:这里使用的是二层交换机)

vlan
vlan

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
LSW1配置:
vlan 10
vlan 20 // 添加vlan10 和vlan20

int e0/0/1
port link-type access
port default vlan 10 // 给第一个接口配置vlan10


int e0/0/2
port link-type access
port default vlan 20 // 给第一个接口配置vlan20

int e0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20 // 为骨干接口配置允许vlan10和20通过

LSW2配置:
vlan 10
vlan 20 // 添加vlan10 和vlan20

int e0/0/1
port link-type access
port default vlan 10 // 给第一个接口配置vlan10


int e0/0/2
port link-type access
port default vlan 20 // 给第一个接口配置vlan20

int e0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20 // 为骨干接口配置允许vlan10和20通过

注:这里骨干连接是两台交换机的e0/03口,这里配置为trunk,允许多个vlan通过
